Станок для изготовления рамок для заслонок систем отопления, вентиляции и кондиционирования.
Компания КИНГРЕАЛ специализируется на изготовлении на заказ различных профилировочных станков, включая станки для изготовления рамок заслонок систем отопления, вентиляции и кондиционирования, станки для изготовления рамок противопожарных заслонок, станки для изготовления лопастей противопожарных заслонок и станки для формовки фланцев, в соответствии с потребностями заказчика.
Компания КИНГРЕАЛ стремится предоставлять комплексные решения для систем кондиционирования и отопления, обеспечивая эффективную и надежную работу систем.
- KINGREAL
- Китай
- Информация
- скачать
Видео о станке для изготовления рамок для заслонок систем отопления, вентиляции и кондиционирования.
Описание механизма изготовления рамы для заслонки системы отопления, вентиляции и кондиционирования воздуха.
Компания КИНГРЕАЛ специализируется на изготовлении на заказ различных профилегибочных станков, включая станки для изготовления рамок заслонок систем отопления, вентиляции и кондиционирования, станки для изготовления противопожарных заслонок, станки для изготовления лопаток противопожарных заслонок и станки для формовки фланцев, в соответствии с потребностями клиентов. КИНГРЕАЛ стремится предоставлять комплексные решения для систем кондиционирования и отопления, обеспечивая эффективную и надежную работу системы. Компания КИНГРЕАЛ успешно разработала и произвела станок для изготовления рамок заслонок систем отопления, вентиляции и кондиционирования, управляемый компьютерной системой ПЛК, с регулируемой скоростью производства до 15 м/мин. Этот полностью автоматизированный станок для изготовления рамок заслонок систем отопления, вентиляции и кондиционирования обеспечивает стабильную работу, значительно повышая эффективность и точность производства, и подходит для изготовления широкого спектра рамок заслонок. При использовании в сочетании со станками для изготовления лопаток противопожарных заслонок и станками для формовки фланцев можно достичь еще лучших результатов производства.
Рамки заслонок, производимые на станках для изготовления рамок заслонок систем отопления, вентиляции и кондиционирования воздуха (системы отопления, вентиляции и кондиционирования воздуха (HVAC)) компании КИНГРЕАЛ, являются важнейшими компонентами систем кондиционирования и отопления, выполняя функцию регуляторов воздушного потока внутри системы. Они контролируют поток воздуха в воздуховодах, в первую очередь, балансируя воздух, регулируя объем воздуха и поддерживая необходимый воздушный поток. Благодаря оптимизированной конструкции и эффективному производству, КИНГРЕАЛ обеспечивает высокое качество станков для изготовления рамок заслонок системы отопления, вентиляции и кондиционирования воздуха (HVAC), отвечающих потребностям различных областей применения.
Технологический процесс изготовления рамок для заслонок систем отопления, вентиляции и кондиционирования воздуха.

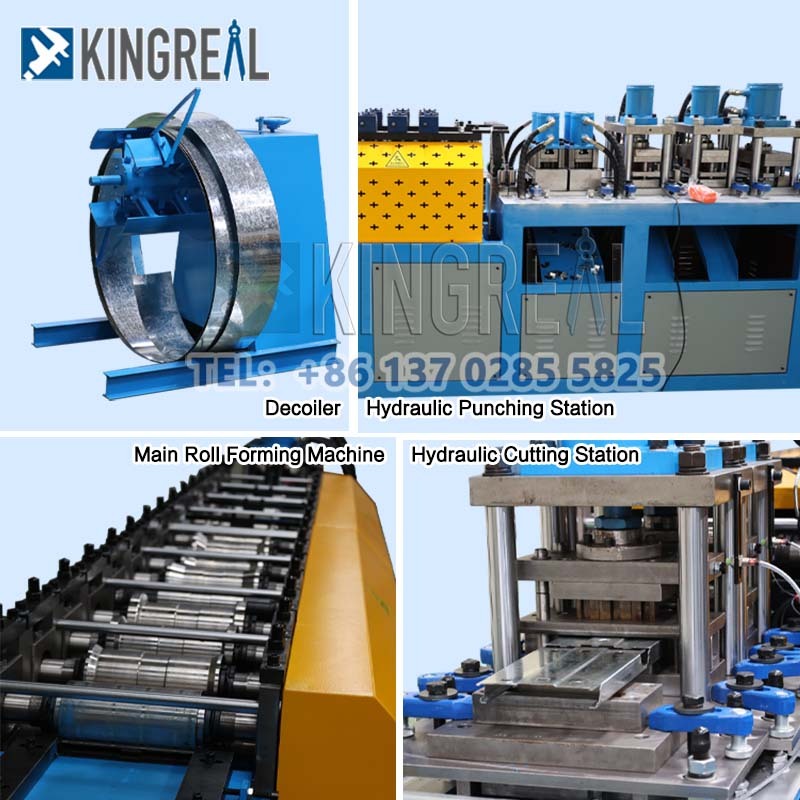

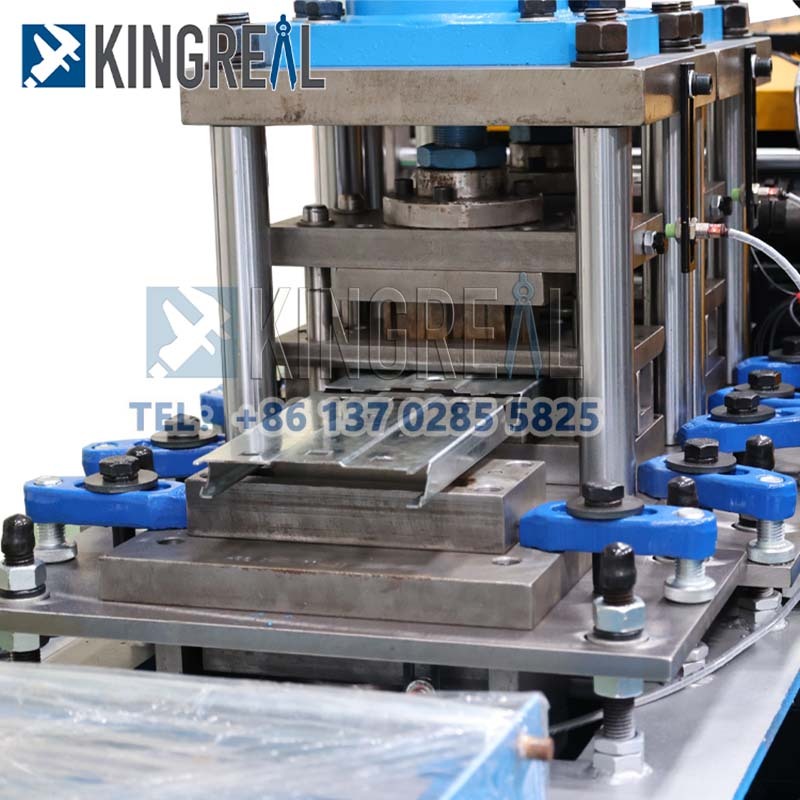

Разматыватель рулонов - Прокатный станок - Штамповочный станок - Станок резки - Выходной стол
Решение для изготовления рамок для заслонок систем отопления, вентиляции и кондиционирования воздуха.

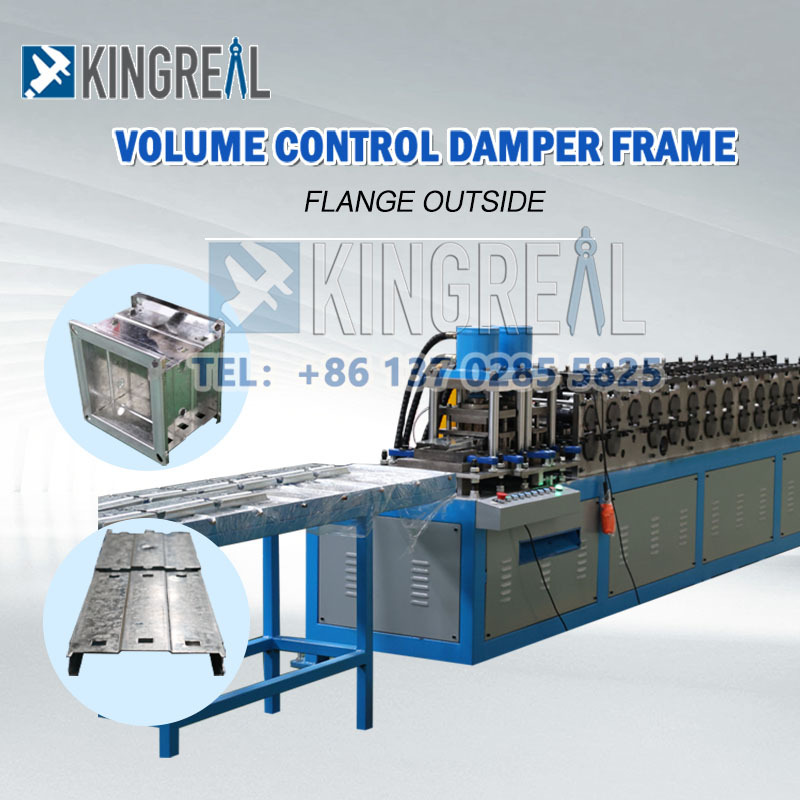

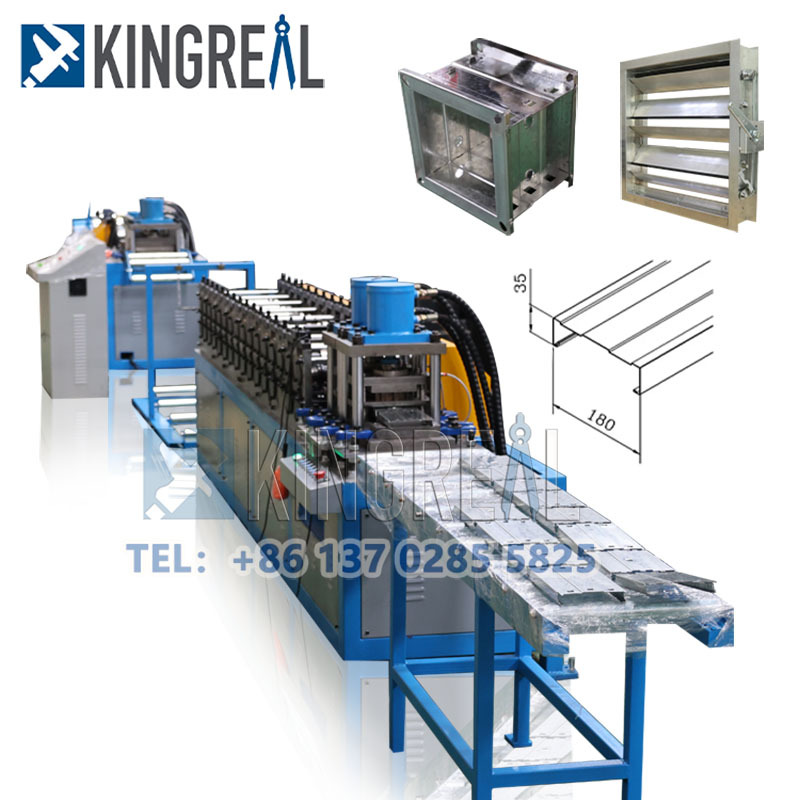

Станок для изготовления рамок для заслонок систем отопления, вентиляции и кондиционирования.
Введение в станок для изготовления рамок заслонок для систем отопления, вентиляции и кондиционирования воздуха:
Станки для изготовления рамок противопожарных заслонок, также известные как станки для изготовления противопожарных дымовых заслонок, в основном используются для производства рамок противопожарных заслонок, являющихся важнейшим пассивным средством противопожарной защиты в системах отопления, вентиляции и кондиционирования воздуха (системы отопления, вентиляции и кондиционирования воздуха (HVAC)).
В современном проектировании зданий устанавливаются противопожарные перегородки для ограничения распространения пламени внутри здания и обеспечения безопасности. Воздуховоды систем отопления, вентиляции и кондиционирования часто проникают через эти противопожарные перегородки, оставляя повреждения в их защитном слое.
В нормальных условиях рамы противопожарных заслонок остаются открытыми. Когда температура дыма внутри воздуховода достигает 70°C, заслонки автоматически закрываются, обеспечивая соответствие требованиям дымо- и огнезащиты. Этот механизм эффективно действует как противопожарный барьер, предотвращая распространение огня.
Станки для изготовления рамок заслонок систем отопления, вентиляции и кондиционирования воздуха КИНГРЕАЛ позволяют производить три типа рамок заслонок в зависимости от потребностей и области применения заказчика: цельные, двухкомпонентные и трехкомпонентные. Такая гибкая конструкция позволяет станку для изготовления рамок заслонок адаптироваться к различным сценариям применения и техническим требованиям.
Оборудование для изготовления рамок противопожарных заслонок КИНГРЕАЛ позволяет производить различные типы рамок, включая L-образные, щелевые и листовые. Разнообразие конструкций позволяет учитывать конкретные направления вентиляции, требования к потоку воздуха, монтажное пространство и конструктивные особенности, обеспечивая эффективную и надежную работу системы. Благодаря индивидуальным решениям в области производства рамок противопожарных заслонок, КИНГРЕАЛ стремится предоставить своим клиентам наилучшее качество продукции. |  |
Параметры механизма изготовления заслонки для систем отопления, вентиляции и кондиционирования:
| Элемент | Технологический параметр | |
Материал | Материал | холоднокатаная полоса, оцинкованная стальная полоса |
| Толщина | 1,0-2,5 мм | |
| Внутренняя катушка | F360—F510 | |
| Процесс | Форма Скорость | 0-13 м/мин |
| Длина | Не ограничение | |
Качество | Точность длины | L≤1000 мм: ±0,5 мм |
Прямой, Отклонение | Длина ≤ 1000 мм, изгиб не более 1 мм; прогиб не более 2 мм. | |
| Размеры формования | В соответствии с проектом | |
Преимущества машины для изготовления заслонок для систем отопления, вентиляции и кондиционирования воздуха.
- Экономия материалов: процесс резки перед формовкой обеспечивает нулевой уровень отходов от ввода в эксплуатацию до производства.
- Превосходные результаты формовки: Специально разработанные ролики минимизируют износ цинкового покрытия после формовки оцинкованного листа.
-Малые углы изгиба: Специально разработанные гибочные матрицы и предварительно пробитые углубления на малых кромках обеспечивают малый угол изгиба в два этапа.
Чертеж рамы заслонки системы отопления, вентиляции и кондиционирования:
Станок для изготовления лопастей противопожарных заслонок
Введение в станок для изготовления лопастей противопожарных заслонок:
Станок для изготовления лопаток противопожарных заслонок специально разработан для обработки металлических рулонов и точной придания им требуемого профиля для лопаток заслонок. Этот станок для изготовления лопаток противопожарных заслонок использует непрерывный производственный процесс, обеспечивая высокую точность и стабильность качества продукции, что крайне важно для соответствия строгим стандартам пожарной безопасности.
Лопасти заслонки сконструированы таким образом, чтобы автоматически закрываться в случае пожара, эффективно герметизируя воздуховод и предотвращая распространение огня. Этот механизм не только повышает безопасность, но и обеспечивает общую производительность и надежность системы.
Этот станок для изготовления лопастей противопожарных заслонок отличается гибкостью в эксплуатации, позволяя настраивать любые размеры в соответствии с конкретными требованиями, что дает возможность производить лопасти различной ширины на одной производственной линии. Допуски по длине могут контролироваться в пределах ±0,5 мм, а допуски по диагонали — в пределах ±0,8 мм, что еще больше повышает точность изготовления продукции.
Стандартная ширина лопастей противопожарных заслонок составляет от 110 до 188 мм и может быть изменена в соответствии с конкретными требованиями заказчика. Эта гибкость и высокая точность делают станки для изготовления лопастей противопожарных заслонок КИНГРЕАЛ незаменимыми для обеспечения пожарной безопасности современных зданий, гарантируя, что каждая лопасть соответствует отраслевым стандартам. |  |
Параметры станка для изготовления лопастей противопожарных заслонок:
| Профиль | Лопасть аэродинамического профиля противопожарной заслонки |
| Сырье | Оцинкованная сталь, DC51D+Z Толщина 1,5 мм |
| Ширина катушки | Согласно чертежу профиля |
| Максимальный вес катушки (кг) | 3000 кг |
| Скорость линии | 0-15 м/мин |
Формовочный ролик | CR12, после обработки твердость HRC58-62 15 станций |
| Диаметр вала | 60 мм, 40CR после обработки |
Система привода | С помощью редуктора |
Размеры (мм) | 9500*1100*1200 |
Мощность главного двигателя (кВт) | 11 кВт |
Преимущества станка для изготовления лопастей противопожарных заслонок:
-Высокоскоростное производство: Эти станки для изготовления лезвий противопожарных заслонок позволяют эффективно производить большие объемы высокоточных лезвий.
-Возможности индивидуальной настройки: В зависимости от требований заказчика, конструкции станков для изготовления противопожарных заслонок КИНГРЕАЛ могут включать в себя возможности автоматической резки, пробивки и нарезки пазов, что позволяет получать детали нестандартных размеров и функциональных характеристик, адаптированных к каждому конкретному применению.
-Гарантия качества: Лопасти противопожарных заслонок, производимые на станках для изготовления лопастей противопожарных заслонок КИНГРЕАЛ, отличаются прочностью и надежностью, что крайне важно для эффективной работы противопожарных заслонок в зданиях.
Рисунок, изображающий лезвие противопожарной заслонки:
Станок для формовки фланцев ВМТ
Введение в работу фланцеформовочного станка:
Воздуховоды — это трубопроводные системы, используемые для транспортировки и распределения воздуха. Форма поперечного сечения их фланцев может быть разделена на фланцы ВМТ и фланцы ТДФ. Компания КИНГРЕАЛ предлагает два типа станков для формовки фланцев: станки для формовки фланцев ВМТ и станки для формовки фланцев ТДФ, что позволяет удовлетворить разнообразные производственные потребности. Для дальнейшего расширения возможностей индивидуализации продукции для клиентов компания КИНГРЕАЛ также разделила эти две модели фланцеобразующих станков на несколько более специализированных моделей, разработанных для удовлетворения более широкого спектра производственных требований. |  |
Параметры фланцеформовочного станка:
Станок для изготовления фланцев ВМТ:
| Модель | Высота фланца (мм) | Толщина (мм) | Мощность (кВт) | Вес (кг) | Размеры (мм) |
| Модель 1 | 20 | 0,6-0,8 | 3 | 2200 | 3800×600×1250 |
| Модель 2 | 25 | 0,6-0,8 | 3 | 2500 | 3800×600×1250 |
| Модель 3 | 30 | 1.0 | 3 | 2700 | 4300×600×1250 |
| Модель 4 | 35 | 1.0 | 4 | 3100 | 4300×600×1250 |
| Модель 5 | 40 | 1.0-1.2 | 4 | 3300 | 4300×600×1250 |
Фланцевый станок ТДФ:
| Модель | Мощность (кВт) | Толщина листа (мм) | Вес (кг) | Измерение Д*Ш*В (мм) |
| Т-12 | 3 | 0,5-1,2 | 840 | 2550*700*1100 |
| Т-15 | 0,8-1,5 |
Преимущества фланцеформовочного станка:
Фланцевый станок ТДФ:
Компания КИНГРЕАЛ подразделяет свои фланцы на два типа: машины для производства одинарных фланцев ТДФ и машины для производства двойных фланцев ТДФ, в зависимости от требований к выполняемой работе:
Станок для изготовления фланцев с одним фланцем: Доступные в моделях T-12 и T-15, эти станки для изготовления фланцев с одним фланцем одновременно формируют форму фланца с одной стороны и форму зажима с другой. Такая конструкция повышает эффективность производственного процесса и сокращает время переналадки.
Станок для изготовления фланцев с двойной фланцевой системой (ТДФ): способен одновременно формировать фланцы с обеих сторон, что значительно сокращает время производства и повышает общую эффективность. Этот тип станка для изготовления фланцев с двойной фланцевой системой особенно подходит для крупносерийного производства.
Фланцевый станок ВМТ:
Компания КИНГРЕАЛ разработала пять специализированных станков для изготовления фланцев ВМТ, чтобы удовлетворить разнообразные технологические потребности наших клиентов.
Эти станки для изготовления фланцев ВМТ автоматически формируют фланцы ВМТ и обеспечивают автоматическую подачу в процессе обработки листового металла. Каждый станок для изготовления фланцев ВМТ отличается высотой фланца, обрабатываемой толщиной металла и конфигурацией производительности, что обеспечивает более гибкое решение для удовлетворения разнообразных производственных потребностей.
Чертежи фланцев ВМТ и ТДФ:
Применение станка для изготовления рамок для заслонок систем отопления, вентиляции и кондиционирования воздуха
Рамки для теплообменных заслонок, изготовленные на станке для производства рамок для теплообменных заслонок, в основном используются в следующих областях:
1. Системы отопления, вентиляции и кондиционирования воздуха (ОВК). Центральные системы кондиционирования воздуха: используются для регулирования объема подаваемого воздуха в каждую зону с целью контроля температуры. Системы притока свежего воздуха: регулируют соотношение свежего и отводимого воздуха для обеспечения качества воздуха в помещении. - Системы VAV (Переменная Воздух Объем — переменный объем подачи воздуха): автоматически регулируют объем подаваемого воздуха в зависимости от изменений нагрузки для достижения экономии энергии. - Системы дымоудаления: обеспечивают быстрое переключение состояний клапанов во время пожара для направления дыма. 2. Системы промышленного производства - Химическая промышленность: системы вентиляции реакторов и очистки отходящих газов. - Фармацевтическая промышленность: системы контроля давления в чистых помещениях и системы вытяжной вентиляции. -Обработка пищевых продуктов: Регулирование объема воздуха в системе сушки и контроль запахов. - Производство электроники: управление воздушным потоком в чистых помещениях и контроль статического электричества. 3. Системы защиты окружающей среды и очистки выхлопных газов Системы десульфуризации и денитрификации дымовых газов: регулирование объема дымовых газов. -Промышленные системы пылеудаления: управление распределением объема воздуха в пылесборнике Системы очистки от летучих органических соединений: оптимизация эффективности сбора отработавших газов. - Сжигание отходов: регулирование объема воздуха в мусоросжигательной установке. 4. Системы энергетической и электроэнергетической промышленности -Электростанции: Котел, камера сгорания, система кондиционирования воздуха и система рециркуляции дымовых газов - Атомные электростанции: системы управления безопасностью вентиляции -Новая энергетика: управление технологическим воздухом для производства электроэнергии из биомассы и отходов.
5. Транспортные системы Системы вентиляции тоннелей: регулировка объема вентиляции в зависимости от транспортного потока. - Системы метрополитена: контроль микроклимата на платформах и в тоннелях - Вентиляция судна: Кондиционирование воздуха в каютах |  |
Компания КИНГРЕАЛ предлагает широкий выбор прокатных станков для создания комплектных демпфирующих систем, в том числе:
-Машина для изготовления рамок для заслонок систем отопления, вентиляции и кондиционирования:Производит рамы для заслонок, предназначенные для использования с регулирующими заслонками, противопожарными заслонками и дымовыми заслонками.
- Станок для изготовления лопастей противопожарных заслонок:Компания производит различные типы заслонок, такие как заслонки для противопожарных завес, V-образные фиксирующие заслонки для систем отопления, вентиляции и кондиционирования воздуха, а также лопатки ВCD с аэродинамическим профилем, для удовлетворения разнообразных потребностей проектов.
-Стол для заклепок заслонок систем отопления, вентиляции и кондиционирования:Специально разработан для клепки каркасов амортизаторов, угловых скоб и опорных балок.
-Машина для изготовления пружинных амортизаторов для систем отопления, вентиляции и кондиционирования:Производит пружинные пластины заслонки, обеспечивающие усилие, необходимое для привода лопаток заслонки, гарантируя плотное закрытие для предотвращения возгорания/дыма или регулирования потока воздуха.
- Станок для изготовления опорных балок для заслонок систем отопления, вентиляции и кондиционирования:Производит готовую продукцию, используемую для усиления демпферов.
Если вы хотите узнать больше о станках для изготовления рамок для противопожарных заслонок, обращайтесь в компанию КИНГРЕАЛ!
