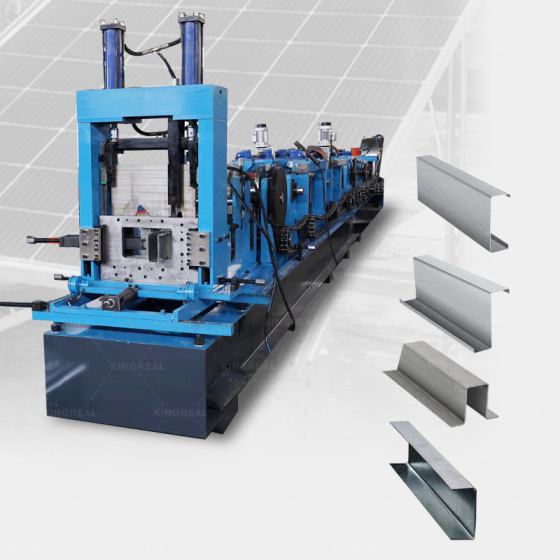

Станок для профилирования U-образных профилей Юниструт

Кронштейн для фотоэлектрической системы или опорная стойка — это несущая рама, используемая для установки солнечных фотоэлектрических систем. Кронштейны для фотоэлектрических систем обычно изготавливаются из стали или алюминиевого сплава, которые могут быть произведены различными производителями.

Оборудование для изготовления U-образных профилей Юниструт имеет различные конструкции, что позволяет применять его в разных условиях монтажа.

Опоры для фотоэлектрических элементов изготавливаются в основном с помощью специального станка для профилирования профилей щелевой C Юниструт Канал Рулон Формирование Машина, который представляет собой механическое оборудование, специально используемое для изготовления опор для солнечных фотоэлектрических элементов.

В основном он используется для изготовления кронштейнов для фотоэлектрических систем, таких как угловые стальные кронштейны и кронштейны для труб.

С помощью штамповки, гибки, резки и других процессов можно изготавливать стальные пластины толщиной от 1,5 до 3,0 мм, что позволяет создавать опоры для солнечных фотоэлектрических систем, отвечающие требованиям монтажа.

Станок для профилирования профилей КИНГРЕАЛ с прорезями типа С может производить профили различных размеров, включая 41×21, 41×41, 41×62, 41×82 и другие.

Разматыватель рулонов -- Выпрямитель -- Подающий вал -- Пробивной станок -- Валкоформовочный станок -- Резаный станок

(Описанный выше производственный процесс является лишь справочным, фактическая конструкция машины должна быть разработана в соответствии с потребностями заказчика.)

1. Высокоскоростной штамповочный пресс грузоподъемностью 110 тонн для изготовления профилей и стоек. Компания КИНГРЕАЛ использует высокоскоростной пресс мощностью 110 тонн для пробивки отверстий. В комплект машины входит один набор пуансонов. Пресс — известной китайской марки ЯНЛИ. Перфорационные формы Перфорационная форма изготовлена ​​из высококачественной проволоки методом проволочной резки, в качестве материала сердечника используется Cr12MoV, отличающийся прочностью и длительным сроком службы.
2. Основной профилировочный станок для станка по производству профилей. Основной профилировочный станок предназначен для автоматической формовки перфорированных материалов в требуемые формы. Рама станка сварена из стальных панелей в единую конструкцию. Затем цельная панель устанавливается на раму после тонкой обработки на фрезерном станке. Это обеспечивает точность базовых размеров. Кроме того, это повышает прочность станка и снижает влияние деформаций.
3. Гидравлическая режущая часть для станка по изготовлению профилей для стоек. а. В гидравлических компонентах используется высокоэффективная, экологически чистая гидравлическая система с накопителем энергии. Применяются гидравлические компоненты тайваньского производства, а также система воздушного охлаждения. b. Метод резки: вырезание отверстий с помощью вставки, материал лезвия — D2, закаленная твердость до HRC60℃.

Станки для производства профилей Юниструт от КИНГРЕАЛ высоко ценятся клиентами за превосходную производительность и надежное качество. Во время экскурсий по заводу КИНГРЕАЛ организует демонстрацию работы станка по производству профилей и приглашает клиентов лично осмотреть профиль Юниструт. Этот процесс не только демонстрирует эффективные производственные возможности станков КИНГРЕАЛ, но и повышает доверие клиентов к качеству продукции.

На месте клиенты убедились, что станки КИНГРЕАЛ производят профили Юниструт в полном соответствии с заданными параметрами, демонстрируя превосходную точность и стабильность. Их поразило, что профиль имел гладкую поверхность без царапин и ровную поверхность среза, что свидетельствует о передовых производственных процессах и строгом контроле качества.

Кронштейны для фотоэлектрических систем — это опорные рамы, используемые для установки солнечных фотоэлектрических систем и предназначенные для обеспечения устойчивости и эффективности фотоэлектрических модулей. Кронштейны для фотоэлектрических систем можно разделить на наземные и кровельные.  В условиях глобального акцента на возобновляемые источники энергии растёт спрос на фотоэлектрические кронштейны, и в настоящее время они широко используются во многих странах. Особенно высокий спрос наблюдается в США, Германии, Австралии, Индии, Японии и других странах. Благодаря государственной поддержке, рыночному спросу и технологическому прогрессу эти страны способствовали широкому применению фотоэлектрических кронштейнов и развитию возобновляемой энергетики в мире.

Для повышения эффективности производства клиентов КИНГРЕАЛ и удовлетворения спроса на готовую продукцию различных спецификаций, компания разработала инновационную многофункциональную машину для производства профилей Юниструт, которая позволяет гибко изготавливать кронштейны для солнечных батарей различных типов и размеров. Конструкция машины позволяет быстро адаптироваться к производственным требованиям различных спецификаций путем простой ручной регулировки или замены нескольких комплектов роликов. Такая гибкость не только повышает эффективность использования производственной линии, но и значительно сокращает время до перехода на производство.

Скорость замены рулонов очень высока, что делает производственный процесс более эффективным, и позволяет заказчику быстро корректировать производственный план в соответствии с рыночным спросом, избегая производственных потерь из-за несоответствия техническим характеристикам. Кроме того, такая конструкция позволяет сэкономить значительные средства на приобретении множества специализированных станков для изготовления профилей для солнечных батарей, снизить инвестиционные и эксплуатационные расходы на оборудование и значительно повысить экономическую выгоду предприятий.

Это инновационное решение от КИНГРЕАЛ предоставляет клиентам гибкость, позволяющую опережать конкурентов в условиях меняющихся рыночных требований. Благодаря этому эффективному методу производства клиенты могут не только повысить эффективность производства, но и обеспечить качество продукции, а также удовлетворить рыночный спрос на разнообразные и высококачественные кронштейны для фотоэлектрических систем.

Компания КИНГРЕАЛ располагает профессиональной технической командой с более чем 25-летним опытом работы, начиная от проектирования и заканчивая изготовлением станков для профилирования килей из легкой стали. Наша команда обеспечивает высочайший уровень обслуживания на всех этапах: от проектирования и производства до монтажа и послепродажного обслуживания.
