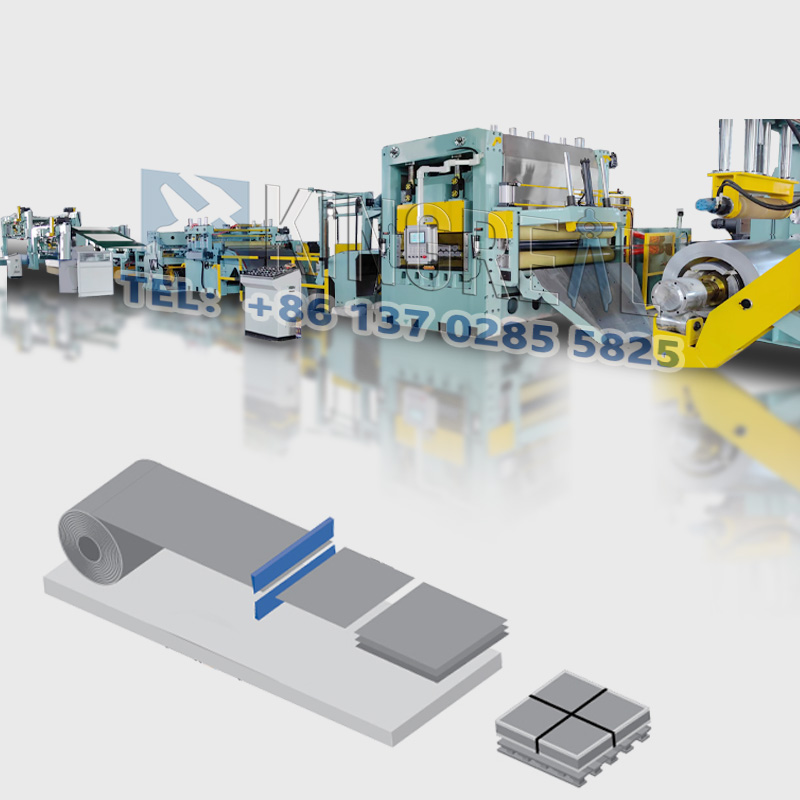

Высокоскоростная линия поперечной резки

Высокоскоростная линия поперечной резки КИНГРЕАЛ предназначена для размотки, выравнивания, резки и порезки рулонного металла на плоские листы необходимой длины и укладки в штабель. Производственная линия состоит из погрузочной тележки, разматывающего устройства, правильной машины, подающего механизма, летучих ножниц, конвейера, штабелеукладчика и разгрузочного устройства. Это высокопроизводительная машина, объединяющая в себе электропитание и подвод жидкости.

Запуск стального листа осуществляется нажатием одной кнопки, и процесс резки на летучей машине следует за стальным листом, одновременно с этим разрезая его, что позволяет возвратно-поступательно циркулирующему стальному листу не останавливать подачу. Весь процесс управляется ПЛК, интеллектуальным запуском и остановкой одной кнопкой, простотой эксплуатации, стабильностью работы, высокой производительностью и аккуратной укладкой, подходит для массового производства.

Разматыватель, правильная машина, петлевой мост, центрирующее устройство, летучие ножницы, ленточный конвейер, первый приемник, второй приемник, разгрузочное устройство, загрузочная тележка, петлеукладчик, первая подъемная платформа, вторая подъемная платформа, кабельный желоб, электрический шкаф управления, кабельный желоб, гидравлическая станция, гидравлическая станция, пульт 1, пульт 2, пульт 3

1. Сырье: CR сталь/алюминий/медь

2. Толщина катушки: 0,4-3 мм

3. Ширина: 1500 мм

4. Внешний диаметр катушки: ≤Φ1800 мм

5. Внутренний диаметр катушки: Φ508 мм, Φ610 мм

6. Вес рулона: 20 т

7. Длина: 500-6000 мм

8. Скорость: 80 м/мин

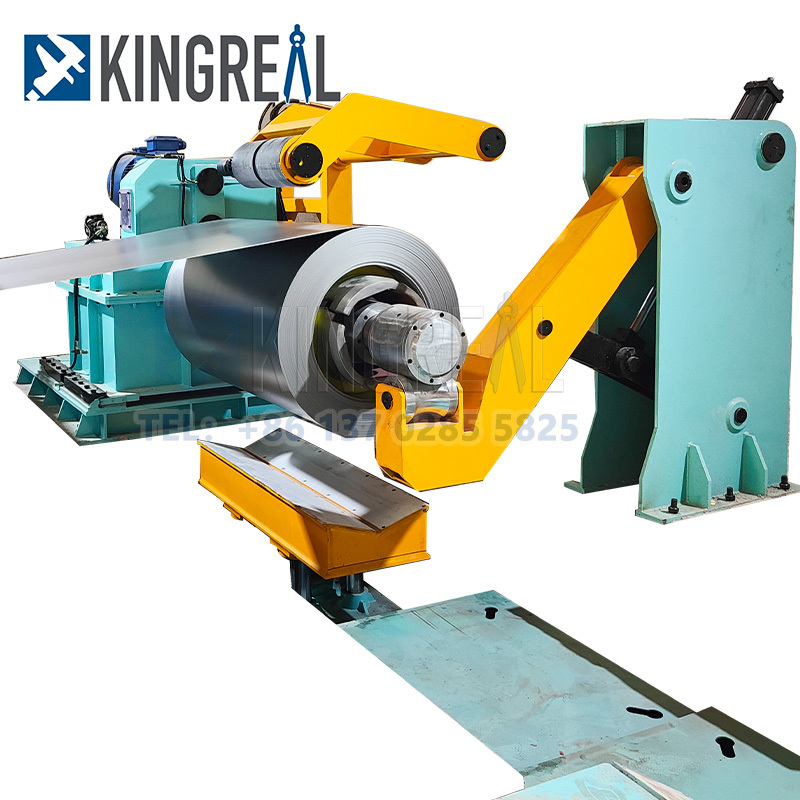

1. Гидравлический разматыватель для резки по длине Гидравлический разматыватель, являющийся важным компонентом линии резки металла, используется в первую очередь для разматывания и направления металлических рулонов на ножницы или другое обрабатывающее оборудование. Поддерживающая катушка: помогает поддерживать устойчивость катушки, затягивая ее отверстие. Поддержание натяжения полосы при ее плавном разматывании называется разматыванием полосы.

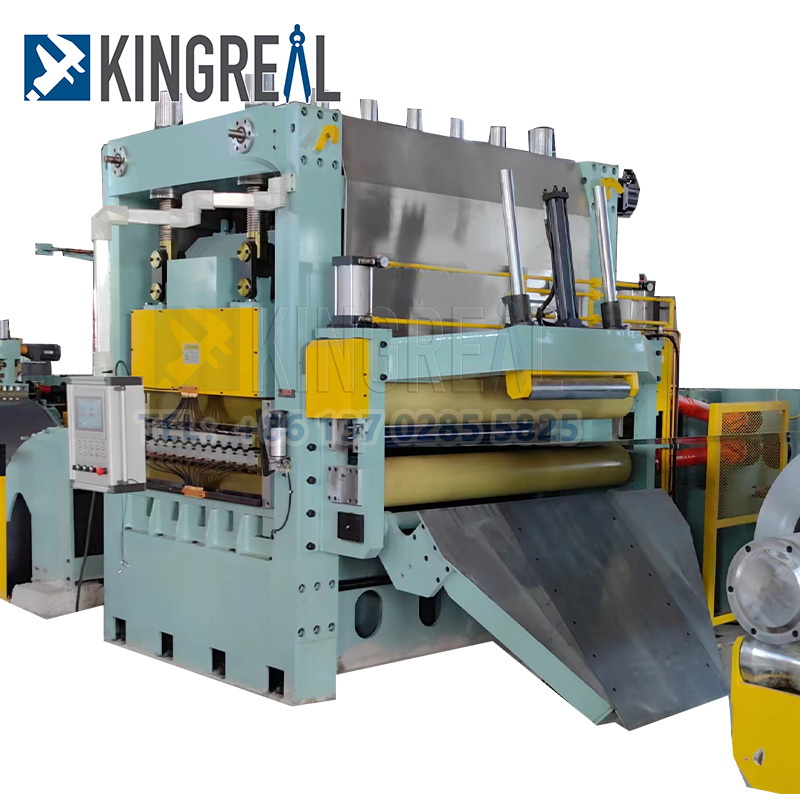

2. Оборудование для резки на лету для линии поперечной резки Его функция — резка материалов на заданную длину. Основными компонентами являются электрическая часть, пневматическое сцепление, лезвие и основная рама. - Основная рама: изготовлена ​​из высококачественной конструкционной углеродистой стали, полностью сварена и отожжена после сварки. - Лезвие: Четырехгранная режущая кромка лезвия из материала Cr12 является сменной и прошла термическую обработку до твердости HRC62.

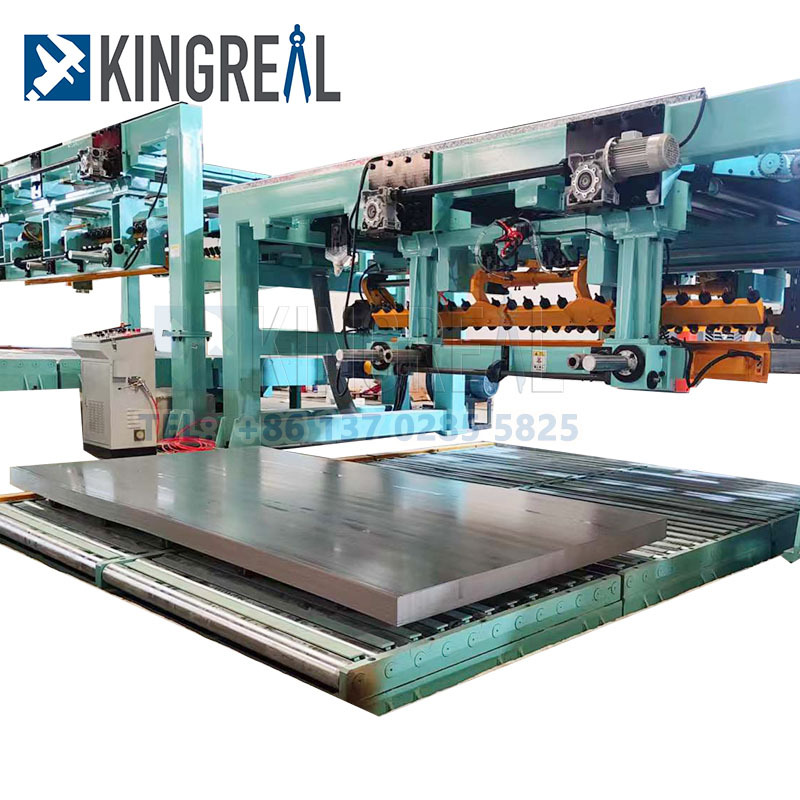

3. Оборудование для резки по размеру с автоматической укладкой Устройства для укладки листов по длине обеспечивают точную укладку обработанных листов для дальнейшей транспортировки или обработки, повышают эффективность обработки металла и сводят к минимуму ручную обработку.  В секторе обработки металла эти устройства имеют решающее значение, особенно на производственных линиях, где требуется обработка больших объемов листового металла.

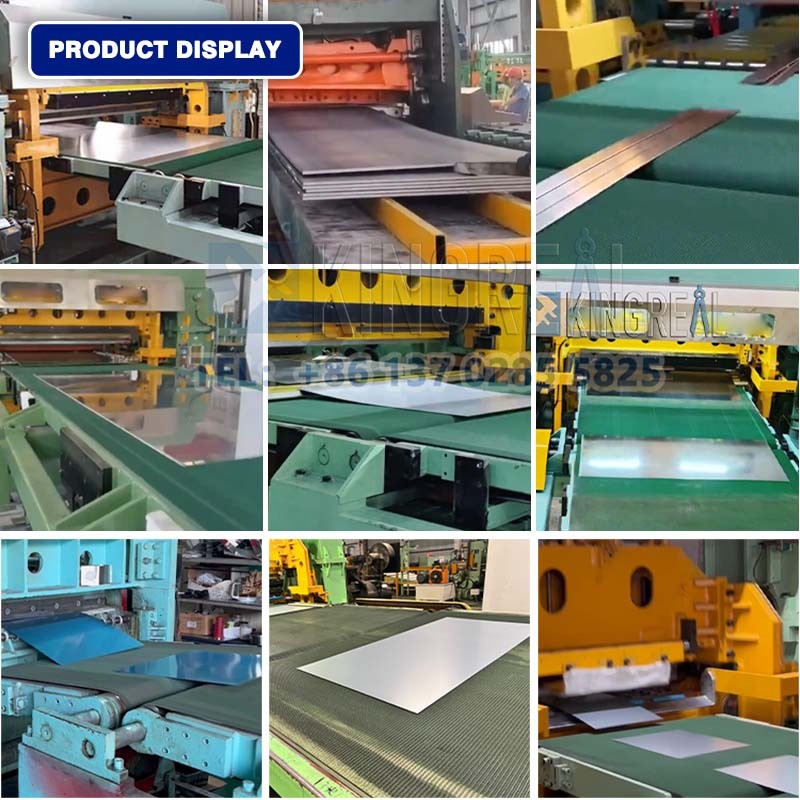

Холоднокатаный лист, электролитически оцинкованный лист, горячеоцинкованный лист, лист с цветным покрытием, лист из нержавеющей стали, алюминиевый лист, медный лист и т. д.

Компания КИНГРЕАЛ — один из самых профессиональных производителей оборудования для обработки рулонов в Китае. Основное оборудование компании включает в себя машины продольной резки и линии поперечной резки, а также предлагает индивидуальные решения для других отраслей. Компания КИНГРЕАЛ располагает инженерами и техническими специалистами, обладающими обширным опытом для удовлетворения различных потребностей клиентов, а также собственным заводом по переработке для производства высококачественного оборудования.
