(0,3-3)×1600 мм Станок для продольной резки рулонов

Станок для продольной резки листового металла KINGREAL (0,3-3)×1600 мм используется для продольной резки листового металла на заданную ширину с последующей перемоткой. Он может обрабатывать различные материалы, включая нержавеющую сталь, оцинкованную сталь, холоднокатаный и горячекатаный листовой металл. Диапазон толщины составляет 0,3-3 мм, стандартная ширина рулона — 1600 мм. KINGREAL поддерживает разработку станков для продольной резки металла по индивидуальному заказу. Компания KINGREAL предлагает станки для продольной резки стальных рулонов с различными характеристиками и конструкциями, отвечающими разнообразным производственным потребностям клиентов. Станки для продольной резки рулонов можно разделить на станки для резки тонких листов, линии для резки средних листов и станки для резки толстостенной стали в зависимости от толщины материала; станки для резки узких полос, станки для резки с двумя ножами и высокоскоростные станки производительностью 220 об/мин подразделяются в зависимости от производственных потребностей.

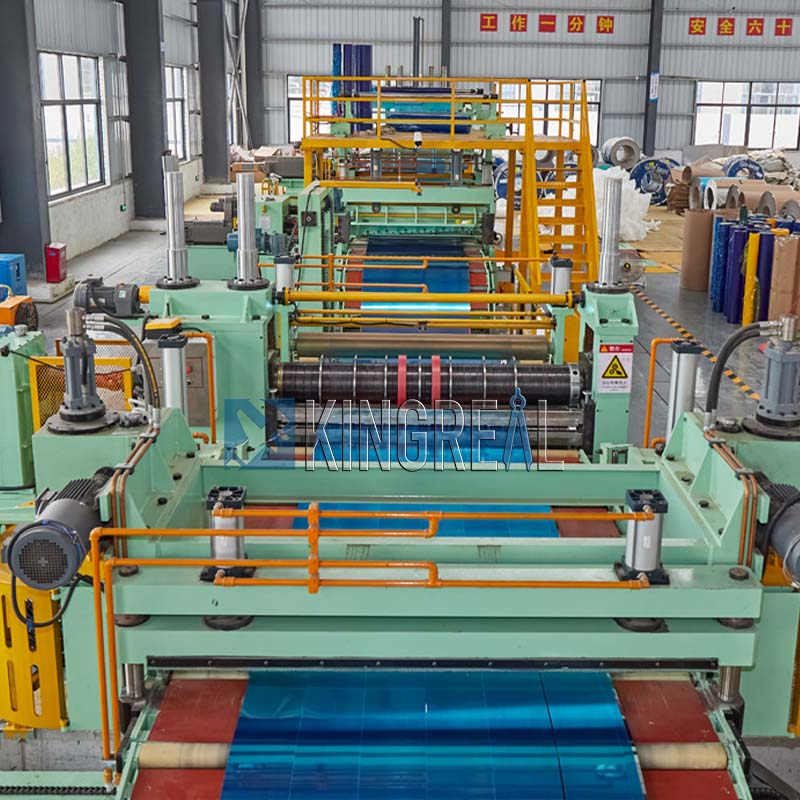

Тележка для загрузки рулонов → Гидравлический разматыватель → 2-валковая подача и 3-валковая выравнивающая машина → Петлевой мост → Высокоточный гибочный станок → Боковая перемотка отходов → Предварительный сепаратор и машина для демпфирования натяжения → Перемотка

1. Параметры обрабатываемого материала

2. Параметры линии продольной резки рулонов

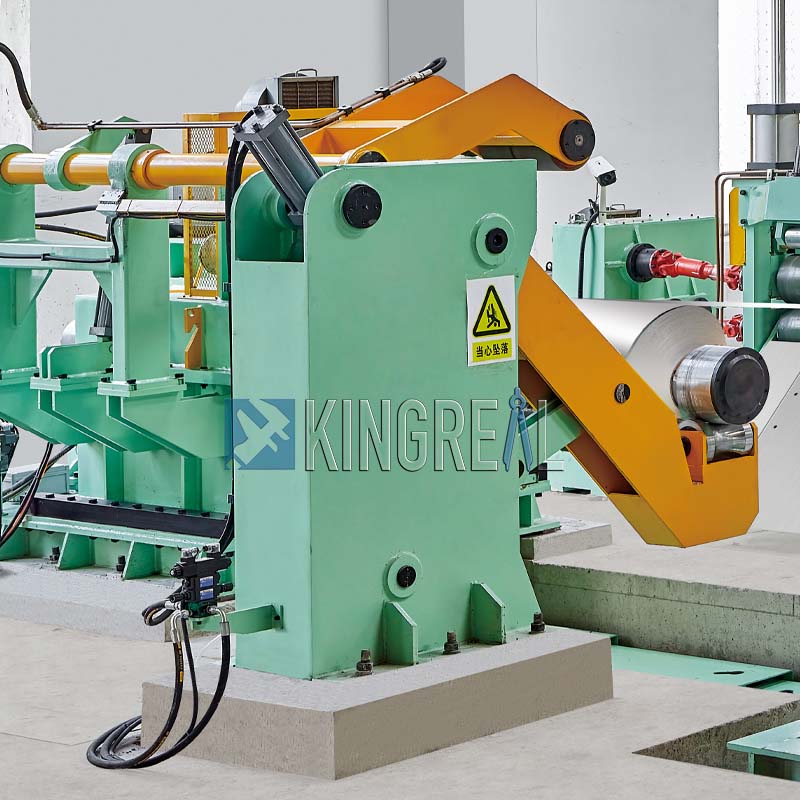

① Консольный разматыватель

1. Функция консольного разматывателя: он перемещает стальные рулоны, натягивает и расширяет их внутренний диаметр, разматывает и выгружает их или перерабатывает.
Он состоит из рамы, шпинделя, разматывающей и сжимающей катушки, разматывающего и прижимного устройства, вспомогательной опоры, тормозного устройства и силового агрегата. Он поддерживает рулонную пластину и обеспечивает натяжение стальной полосы.

2. Строительство
а) Основная рама: состоит из стали, стальной пластины А3 и кованого подшипникового седла из стали №45, не деформированного после сварки и отжига;
б) Для подъема и сжимания катушки используется скользящая выдвижная расширительная катушка. Она имеет четыре изогнутые пластины из стали № 45, пары ползунков для резки проволоки и диаметр расширения ~<470–520 мм (плюс резиновая втулка для достижения ~610 мм). Эффективная рабочая длина катушки составляет 1650 мм, а общая конструкция оправки обеспечивает концентричность при подъеме и опускании катушки.

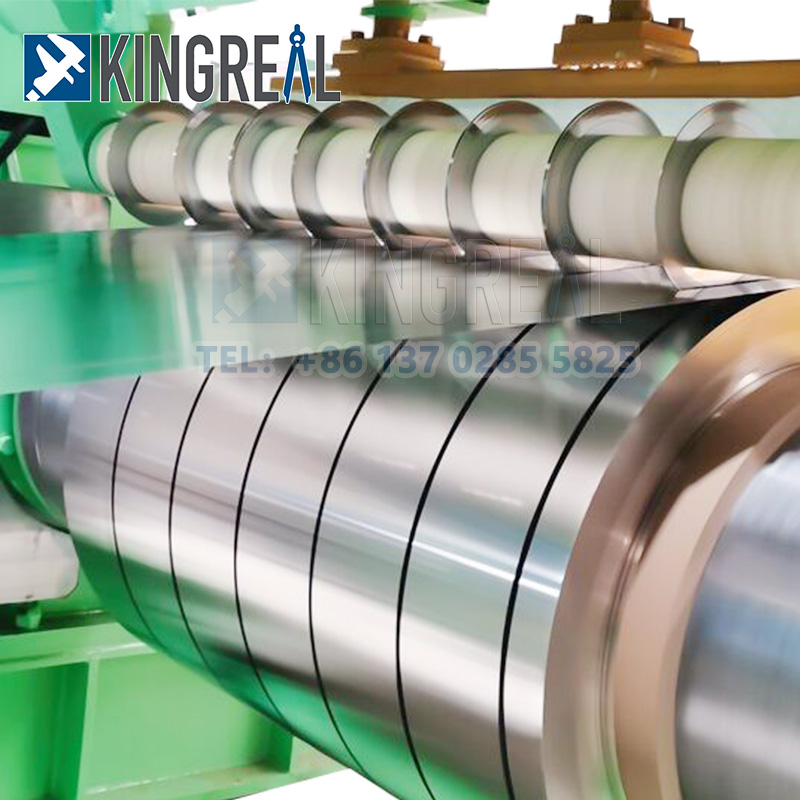

②Высокоскоростной станок для продольной резки

Рулоны ленты можно разрезать продольно на различную ширину с помощью продольно-резательного станка. Изменяя размер разделительной прокладки, ширину разрезаемого изделия можно свободно регулировать. При регулировке вала ножа верхний вал регулируется как червячная передача, а нижний вал остается неподвижным.

Расстояние между верхним и нижним валами можно точно контролировать с помощью синхронизированной регулировки шага расположения валов ножа. Верхний и нижний валы ножа снабжены защитной втулкой для ножа на конце вала и крепятся гайками по оси. В основном устройстве используется моторизованная рама сиденья, которая может открываться и закрываться (с помощью двигателя), что упрощает замену лезвия.

③Предварительное разделение, натяжитель, направляющий ролик

1. Конструкция и назначение: После разрезания полосы разделяются, что облегчает их закрытие и предотвращает их скопление при прохождении через натяжное устройство. Имеются два комплекта разделительных дисков. Для облегчения замены и очистки вал разделительного диска легко снимается с рабочей стороны.

2. Назначение направляющего ролика, представляющего собой бесшовную стальную трубу с полиуретановым резиновым покрытием и динамической балансировкой диаметром 450 мм, заключается в направлении ленты в намоточный механизм.

3. Паллетное устройство: состоит из приводной системы и рамы. Назначение гидравлического привода, используемого в подъемном паллетном устройстве, заключается в перемещении доски в сторону намоточного устройства.

Основываясь на конкретных требованиях клиентов и реальных производственных сценариях, компания KINGREAL разрабатывает специализированные функциональные характеристики для каждого критически важного компонента станка для продольной резки рулонов. В частности, индивидуальные конструкции основного продольно-резательного станка и натяжного устройства позволили значительно повысить как эффективность производства, так и точность изготовления продукции.

Конструкция с двумя режущими головками для станков для продольной резки рулонов

Основной станок для продольной резки отвечает за точную резку широкоформатных листовых материалов в продольном направлении — в соответствии с заданной шириной — для преобразования их в узкие полосы, отвечающие конкретным производственным требованиям. Конструкция с двумя резцовыми головками позволяет одновременно выполнять производственные операции и смену инструмента: пока одна резцовая головка активно работает, другая может параллельно проходить замену инструмента и калибровку в автономном режиме. Это исключает необходимость остановки операций в ожидании смены инструмента, эффективно минимизируя время простоя и значительно повышая эффективность резки, что идеально соответствует требованиям высокопроизводительных непрерывных производственных сред.

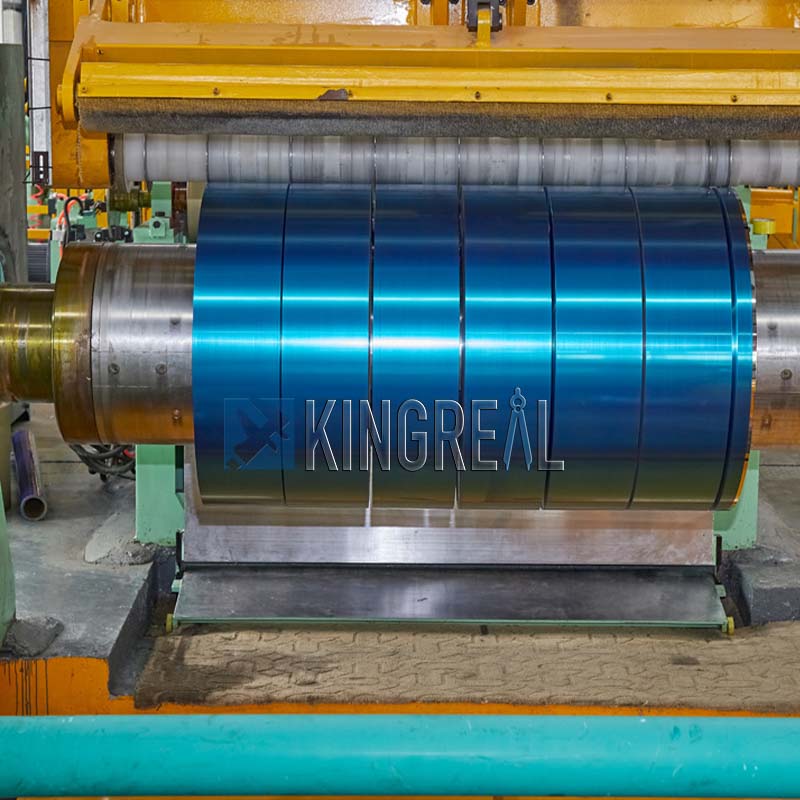

Конструкция натяжения ремня для машин продольной резки рулонов

Конструкция с ленточным натяжением в основном используется в линиях продольной резки рулонов таких материалов, как стальные полосы и алюминиевые листы, где строгие стандарты в отношении царапин на поверхности имеют первостепенное значение. Благодаря симметрично расположенным верхней и нижней лентам (или войлочным прокладкам) система мягко, но прочно фиксирует разрезаемый материал. Она использует трение, возникающее в зоне контакта, для обеспечения равномерного и стабильного натяжения стальной полосы в процессе намотки. Ключ к этой конструкции заключается в обеспечении идеальной синхронизации движения лент с материалом; исключая любое относительное проскальзывание на протяжении всего процесса, она принципиально предотвращает появление царапин на поверхности материала, тем самым сохраняя эстетическое качество готового изделия.

★Богатый производственный опыт в области линий по продольной резке рулонов

KINGREAL — опытный производитель с более чем 20-летним стажем производства и продаж, специализирующийся на машинах для продольной резки рулонов. Компания успешно продает свои машины в страны по всему миру, такие как Объединенные Арабские Эмираты, Вьетнам, Турция, Россия и Индия, и пользуется широким признанием у клиентов.

★Профессиональная командная работа
Компания KINGREAL располагает собственными внутренними командами по производству, продажам и технической поддержке. KINGREAL обладает необходимой квалификацией для управления каждым этапом процесса, включая производство, продажи и отгрузку.

★Послепродажное обслуживание

Для обеспечения правильной установки и эксплуатации металлопрокатного станка компания KINGREAL предоставляет услуги по послепродажной установке как в офлайн, так и в онлайн-режиме. Офлайн-ресурсы включают в себя выезд специалистов KINGREAL на местный завод заказчика для оказания помощи в установке, а онлайн-ресурсы включают видеоуроки и обширные онлайн-инженерные руководства.

Компания KINGREAL стремится предоставлять клиентам разнообразные решения в области производства металлопрокатных станков, отвечающие специфическим потребностям различных отраслей промышленности и заказчиков. На сегодняшний день мощные металлопрокатные станки KINGREAL, высокоскоростные линии металлопроката, станки для резки стали, станки для резки металла с ламинированием, двухголовочные металлопрокатные станки и другие станки для резки рулонов успешно поставлены во многие страны, включая Россию, Индию, Саудовскую Аравию, Турцию и Объединенные Арабские Эмираты.
